HƯỚNG DẪN KẾT NỐI MODUL ETHERNET FBS-CBES

Chức năng chính của FBS-CBES

• FBs-CBES cung cấp giải pháp kết nối mạng PLC, cho phép truy cập ứng dụng FATEK hoặc Modbus thông qua Cổng 1 và Cổng 2 của bo mạch mở rộng.
•  Kết nối với các dòng màn hình điều khiển thông qua mạng Lan.
• Kết nối các thiết bị theo chuẩn Modbus

NOTE : Dòng bo mạch FBs-CBES không hỗ trợ các tính năng sau:
① Thiết kế trang web tùy chỉnh
② Gửi email
③ Giao thức thời gian mạng đơn giản (SNTP)
④ Bảo trì từ xa - Gọi lại chủ động

Cài đặt cấu hình cơ bản FBS-CBES

Để thiết lập cấu hình cơ bản của CBES, người dùng có thể thực hiện thông qua phần mềm Ether-Config.
Cách thức hoạt động và thời điểm sử dụng được liệt kê trong bảng sau:

-Tải xuống phiên bản phần mềm Ethernet config tool V4.2 trở lên từ trang web của FATEK để cài đặt.

-Bằng cách quét mạng cục bộ (scan)  hoặc thiết lập địa chỉ IP chính xác để kết nối với CBES với PC.

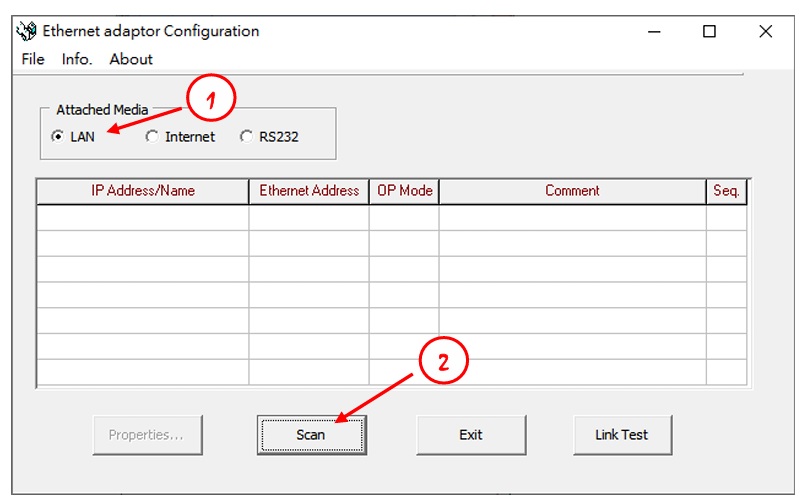

1.Chọn mục LAN

2.Nhấn Scan để quét tìm modul FBS-CBES

Địa chỉ IP mặc định của FBS-CBES :192.168.2.3 ,pass mặc định 1234 ,Chúng ta cần đổi lại địa chỉ trên PC để tương thích với địa chỉ của Modul .

Sau scan tìm ra modul ,chúng ta tiến hành kết nối,thiết lập lại địa chỉ IP,và tạo ứng dụng theo nhu cầu.
